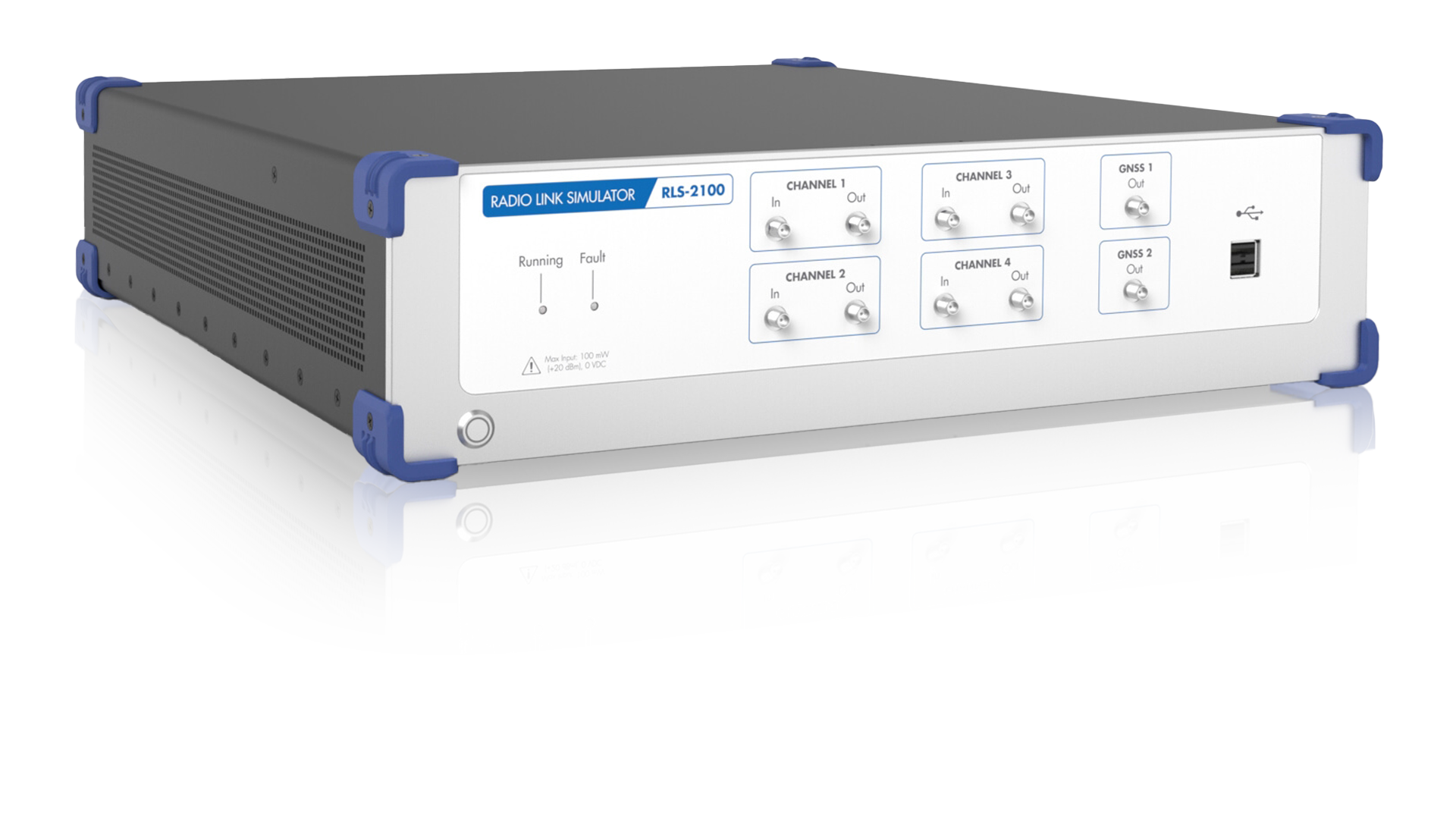

NTN/HAPS 無線リンクシミュレータ Square Peg Communications RLS-2100
衛星リンクテストに革命を
概要
NTN (非地上ネットワーク) やHAPS (高高度プラットフォーム) 端末の検証に最適な、衛星および地上無線リンクのシミュレーションを可能にするリンクシミュレーターです。
RLS-2100は、特に衛星通信リンクの試験に強みを持つ製品です。従来は実際の宇宙環境でしか検証できなかった衛星通信リンクを、ラボ内で忠実に再現することを目的に開発されました。
LEO (低軌道) からGEO (静止軌道) まで、複数の衛星軌道をリアルタイムで計算し、通信路をエミュレーションできるのが大きな特長です。
近年は、5G/6GのNTNおよびHAPSや、衛星と地上ネットワークを組み合わせたハイブリッド通信へのニーズを見据え、5G NRのチャネルモデルやOpenAMIP対応など、機能拡張も進んでいます。
特長
高帯域幅と正確なシミュレーション
最大2 GHzの処理帯域幅を持ち、送信機、衛星、受信機を含む物理的に正確なエンドツーエンドのパスシミュレーションが可能
リアルタイムシミュレーション
リアルタイムに複数衛星軌道を計算し、ビーム、通信路をシミュレーション
多様なモデリング能力
LEO/MEO/GEO/HEOを含むあらゆる軌道の衛星、およびハイブリッドコンステレーションに対応し、高度にモバイルなステーションをモデリング
ドップラーシフト、遅延、パスロス、降雨減衰、WGN、位相ノイズ、干渉、マルチパスフェージングなどのモデリングが可能
統合されたエミュレータ
独立したデュアルGNSSエミュレーターを内蔵しており、端末の測位と通信の統合した評価が可能
仕様
| 製品 | RLS-2100 |
|---|---|
| 帯域幅/チャネル | 1.2 GHz 瞬間帯域幅 (最大2 GHzに拡張可能) 1 × 1200 MHz, 2 × 600/400 MHz 4 × 300/200/150/100 MHz |
| 周波数範囲 | 標準：700〜2150 MHz (独立入出力) オプション：内部5G FR1 (400〜7125 MHz) 外部5G FR2 (10.7〜31 GHz)対応バンド：L, S, C, Ku, Ka, Q, Vバンド |
| 対応軌道 | GEO, HEO, LEO, MEO (リアルタイム計算、組み合わせ可能) |
| 障害モデリング | ドップラーシフト, 遅延, パスロス, 降雨減衰 (ITUモデル), AWGN, 位相ノイズ, 干渉, マルチパスフェージング, ブロッキング, シャドウイング, アンテナゲインパターン, アンテナ位相/振幅ジャンプ, HPA非線形性, 5Gフェージング/パスロスモデル |
| その他統合/ 制御インターフェース |
GPS, OpenAMIP, ARINC 429 (同期用) PythonベースのAPI (イーサネット経由) タッチスクリーン対応のUI |
| GNSSシミュレータ | 独立したデュアルGNSSシミュレータ (GPS L1：1575.42 MHz) |
| 電力範囲 | 入力：40〜16 dBm 出力：-40〜-10 dBm (標準), -40〜0 dBm (オプション) |
| アプリケーション | 衛星通信, 5G NTN, MilSat, UAV, HAPS, 航空リンク試験, DTC, D2D, GNSS, DVBS |
| サイズ W×H×D (mm) |
19インチ、2.5U ラックマウント 517.5×120.7×510 |
| 重量(kg) | 7 |
ユースケース

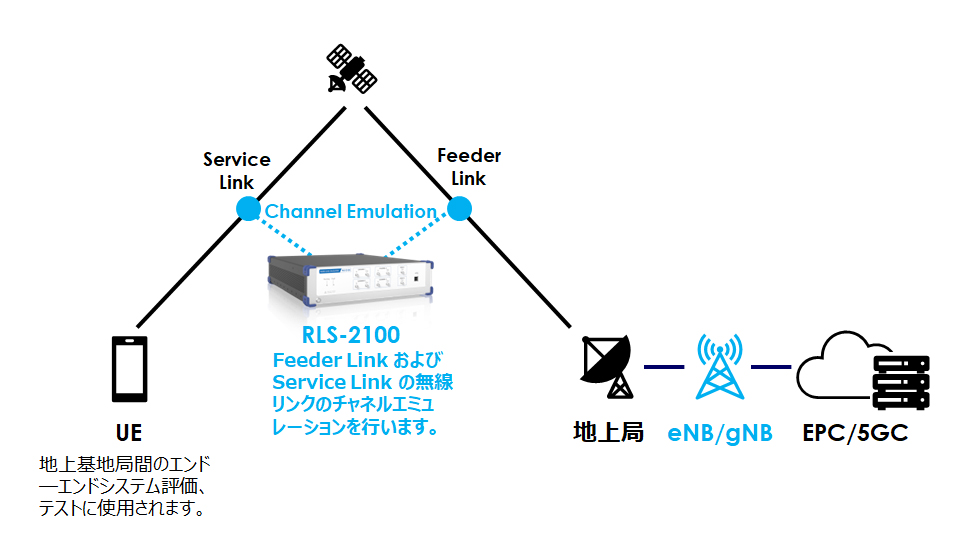

ユースケース１NTN トランスペアレントモード
基地局(eNB/eNB)は地上にあり、衛星で基地局の信号を反射するモード
IoT-NTN / NR-NTNのネットワークのエミュレーションを行います。

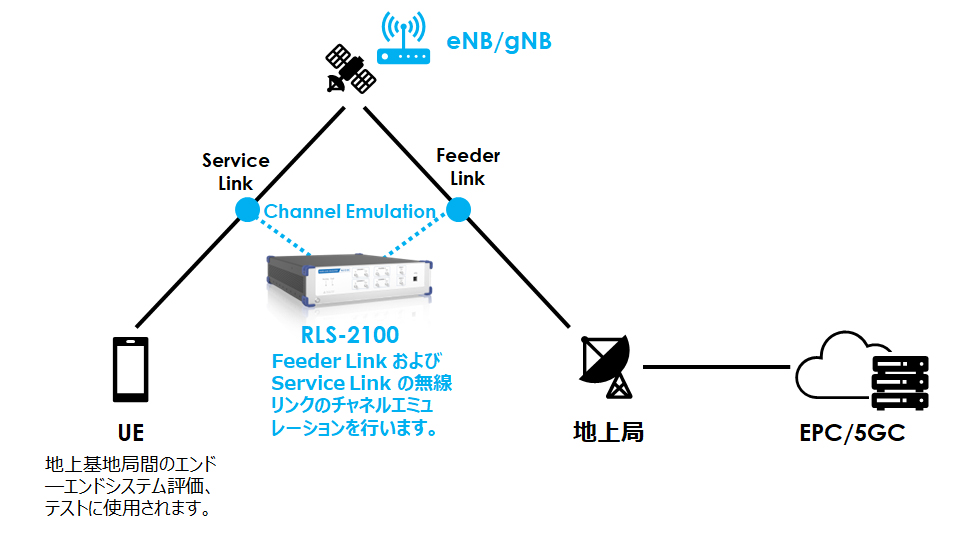

ユースケース２NTN リジェネレーティブモード
衛星に基地局(eNB/gNB*)が搭載されているモード
IoT-NTN / NR-NTNのネットワークのエミュレーションを行います。
* 衛星間におけるハンドオーバー試験も可能です。
* RLS-2100と動作実績がある基地局シミュレータ製品につきましては、別途弊社までお問い合わせください。
